加工事例
半導体製造装置用
OFHC製治具
製品分類 | 治工具 | 業界 | 半導体製造装置 |
---|---|---|---|
加工精度 | 加工精度(±0.02) ・平面度/平行度(0.03) ・面粗度(1.6a) | サイズ | T8×118×95 |
生産数/ロット数 | 試作のみ | 材質 | OFHC |
加工内容 | ・3軸加工 |
当加工事例の特徴

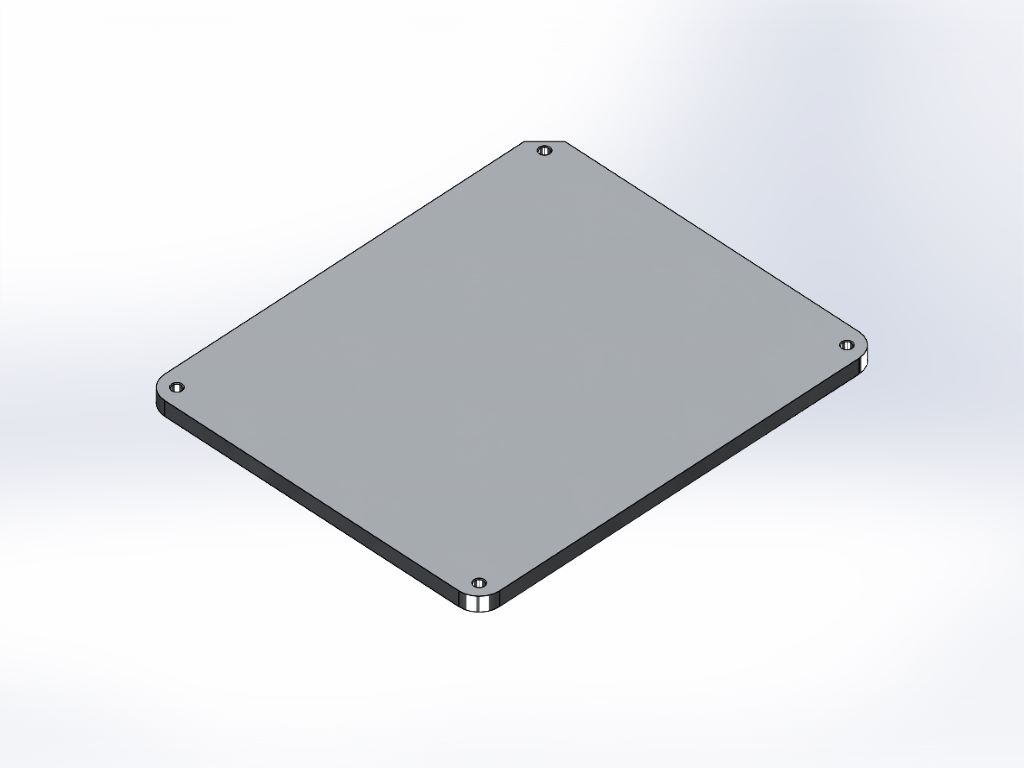

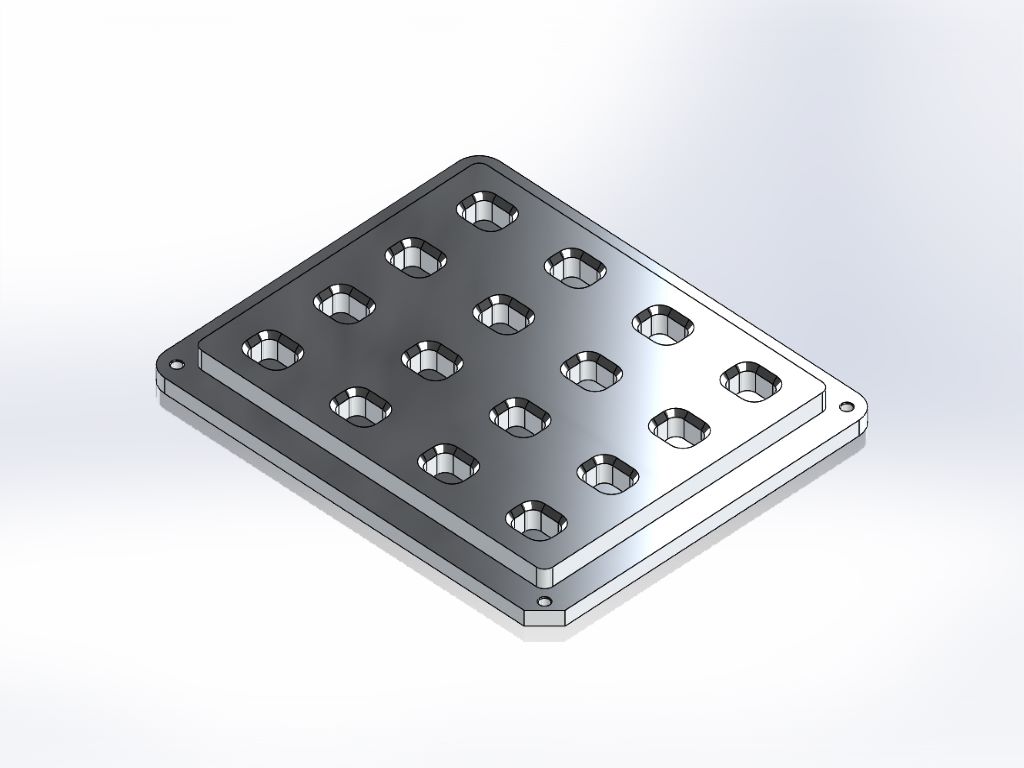

こちらは半導体組立装置における実装治具の加工事例です。
材質は、無酸素銅の一種であるOFHCを使用しております。
本製品の加工にあたり、加工精度±0.02・平面度/平行度0.03・ 直角度0.03・面粗度6.3a等の精度が求められておりましたが、 3軸加工機を用いることにより、ご要望通りの加工を実現 しております。
その他、穴の上面と底面の平面度・平行度の厳しい公差を実現するためには、全穴の加工を同時に行っております。
これにより、製品穴の中に半導体チップを封止した際に、 ポッティング樹脂が盛り上がり、ニードルと接触してしまうという製品不良を抑制しております。
精密マシニング加工 量産センター.comでは、OFHCのみならず他の材質の加工や5軸加工機による精密マシニング加工も可能です。半導体製造装置をはじめとして、電子部品、医療機器など様々な業界お気軽にお問合わせ下さい。
